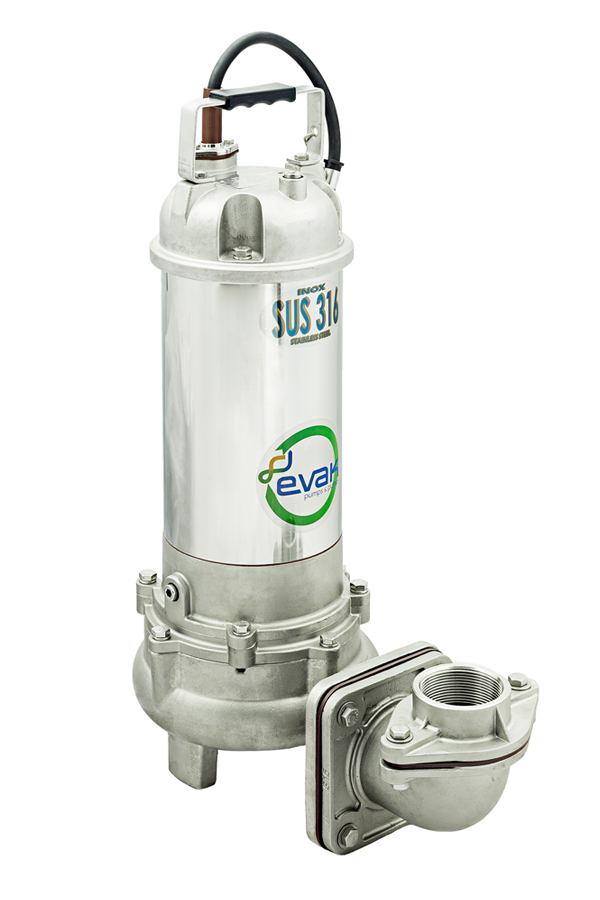

Pompy zatapialne EVAK serii STEEL (dawniej seria EWS) ze stali kwasoodpornej wykonane są z odpornej na korozję stali nierdzewnej gatunku AISI 316. Dodatkowe uszczelnienie komory olejowej wykonane jest z materiału VITON zapewniając wysoką odporność na działanie mediów korozyjnych.
Najbardziej popularne na rynku pompy zatapialne do solanki (tężnie i inne układy solankowe) oraz ścieków przemysłowych.
Szybka dostępność – magazyn europejski na terenie Polski !
Pompy zatapialne STEEL są wyposażone w wirnik typu Vortex zapewniając swobodny przelot cząstek stałych w zakresie od 35 do 50 mm oraz ścieków o średniej koncentracji.wirnik ze stali kwasoodpornej.
Pompy zatapialne ze stali kwasoodpornej STEEL stosuje się szczególnie w miejscach, gdzie wpływ korozyjnego środowiska lub pompowanej cieczy powoduje, że standardowe pompy szybko zużywają się.
Dzięki wykonaniu ze stali nierdzewnej 316 pompy cechuje bardzo wysoka odporność na ścieranie w porównaniu do pomp i wirników wykonanych np. z żeliwa szarego.
Pompy są wyposażone w podwójne uszczelnienie mechaniczne węglik krzemu-węglik krzemu od strony pompowanej cieczy, umiejscowione w komorze olejowej dla prawidłowego chłodzenia i lepszej ochrony przed cząstkami ściernymi pompowanymi przez pompę.
Do pomp serii STEEL dostępne są stopy sprzęgające z automatycznym zabezpieczeniem przed wysunięciem w celu umożliwienia montażu pompy na prowadnicach w studzience ściekowej
Istnieje możliwość zamówienia pomp STEEL w wykonaniu dla napięcia 500V. W celu uzyskania szczegółów zwróć się do przedstawiciela producenta.
Zastosowania:
- Pompowanie mediów agresywnych chemicznie
- Praca pompy w środowisku korozyjnym
- Pompowanie cieczy o właściwościach abrazyjnych
- Pompowanie wody morskiej
- Pompowanie ścieków z pralni przemysłowych
Materiały konstrukcyjne:
- Korpus: odlew stal kwasoodporna AISI316
- Wirnik: odlew stal kwasoodporna AISI316
- Korpus silnika: stal kwasoodporna AISI316
- Pokrywa górna: stal kwasoodporna AISI316 (PA dla pomp modeli 5.05 i 5.10)
- Uszczelnienie mechaniczne EKK BURGMANN: węglik krzemu/węglik krzemu w kąpieli olejowej
- Uszczelki: FKM (VITON)
- Zadławienie kabla: FKM (VITON)
Inne parametry użytkowe:
- Temperatura pracy: do 50 stopni C (dostępne wersje specjalne do 70 stopni C)
- Gęstość maksymalna: 1.2 kg/dm3 (dostępne wersje specjalne)
- Lepkość maksymalna: do 50 cSt
Dane techniczne:
| Model pompy | Zasilanie | Długość kabla | moc pompy | Q | H | Pobór | Króciec | Przelot | Masa | Uwagi |
| 50Hz | std | P2 [kW] | [l/min] | max | prądu | tłoczny | wirnika | [kg] | ||
| [m] | [A] | [mm] | ||||||||
| 50STEEL5.05S | 1~, 230V | 10 m | 0,37 | 360 | 9,5 | 3,5A (230V) | GW 2″ | 35 | 13 | Stal kwasoodporna AISI316/FKM |
| 50STEEL5.05T | 3~, 400V | 1,4A (400V) | ||||||||
| 50STEEL5.10S | 1~, 230V | 10 m | 0,75 | 470 | 14 | 6A (230V) | GW 2″ | 35 | 15,4 | Stal kwasoodporna AISI316/FKM |
| 50STEEL5.10T | 3~, 400V | 2,5A (400V) | ||||||||
| 50STEEL5.20S | 1~, 230V | 20 m | 1,5 | 630 | 19 | 11,3 | GW 2″ | 45 | 32 | Stal kwasoodporna AISI316/FKM |
| 50STEEL5.20T | 3~, 400V | 20 m | 1,5 | 630 | 19 | 3,5 | GW 2″ | 45 | 30 | Stal kwasoodporna AISI316/FKM |
| 80STEEL5.30T | 3~, 400V | 20 m | 2,2 | 700 | 21,5 | 5,2 | GW 3″ | 45 | 32 | Stal kwasoodporna AISI316/FKM |
| 100STEEL5.50T | 3~, 400V | 20 m | 3,7 | 1000 | 22 | 8,6 | GW 4″ | 50 | 56 | Stal kwasoodporna AISI316/FKM |
| 100STEEL5.75T | 3~, 400V | 20 m | 5,5 | 1110 | 27 | 12 | GW 4″ | 50 | 62 | Stal kwasoodporna AISI316/FKM |
| 80(100)STEEL5.100T | 3~, 400V | 20 m | 7,5 | 1300 | 33 | 15 | GW 3″ (GW 4″) |
34 | 71,5 | Stal kwasoodporna AISI316/FKM |
| 80(100)STEEL5.150T | 3~, 400V | 20 m | 11 | 1252 | 39,7 | 18 | GW 3″ (GW 4″) |
25 | 81,5 | Stal kwasoodporna AISI316/FKM |
Charakterystyka:
Wymiary w mm:
| Oznaczenie modelu | A | A1 | A2 | A3 | B | B1 | B2 | H | H1 | H2 | H3 |
| 50STEEL5.05 | 228 | 75 | 120 | n/d | 150 | 70 | 80 | 425 | 297 | 117 | 138 |
| 50STEEL5.10 | 228 | 75 | 120 | n/d | 150 | 70 | 80 | 455 | 327 | 117 | 138 |
| 50STEEL5.20 | 390 | 103 | 235 | 154 | 208 | 104 | 104 | 532 | 400 | 150 | 152 |
| 80STEEL5.30 | 390 | 103 | 235 | 154 | 208 | 104 | 104 | 552 | 420 | 150 | 152 |
| 100STEEL5.50 | 466 | 100 | 274 | 177 | 210 | 95 | 115 | 633 | 468 | 160 | 225 |
| 100STEEL5.75 | 466 | 100 | 274 | 177 | 210 | 95 | 115 | 673 | 508 | 160 | 225 |
| 80(100)STEEL5.100T | 488 | 125 | 270 | 176 | 251 | 125 | 127 | 630 | 515 | 181 | 261 |
| 80(100)STEEL5.150T | 488 | 125 | 270 | 176 | 251 | 125 | 127 | 630 | 565 | 181 | 261 |
